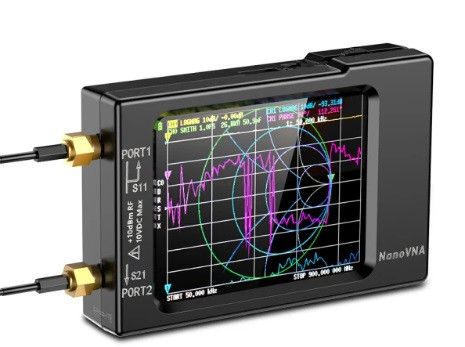

Аналізатор спектра NanoVNA-H Vector 10KHz-1.5GHz

Аналізатор спектра NanoVNA-H Vector 10KHz-1.5GHz

Широкосмуговий векторний аналізатор для аналізу характеристик і настроювання антен, фільтрів і вимірювання амплітудно-частотних і фазочастотних характеристик резонансних ланцюгів, вимірювання магнітуди та КСВ. Діапазон робочих частот: від 50 кГц...1,5 ГГц. Дисплей діагоналлю 2,8" (320x240) сенсорний. Роз'єм: RPSMA-K CH0 (TX) і CH1 (RX). Живлення: USB Type-C. ПЗ сумісне з Windows 7/8/8.1/10 32-і 64 біти. У корпусі.

Специфікація:

- Друкована плата: 54 мм х 85,5мм х 11 мм (без урахування розмірів роз'ємів, перемикачів)
- Частота вимірювання: 10 кГц-1,5 ГГц
- РЧ-вихід: -13 дБм (максимум -9 дБм)
- Точність частоти: <0,5 ppm
- Діапазон вимірювання: 70 дБ (50-300 МГц), 50 дБ (300-600 МГц), 40 дБ (600-900 МГц) (вмикає розширену прошивку)
- КСВ порту: <1,1
- Дисплей: 2,8-дюймовий TFT (320 x 240)
- Інтерфейс USB: USB Type-C; Режим зв'язку: CDC (послідовний)
- Джерело живлення: USB 5 В 120 мА, вбудована електрика 650 мА·год, максимальний зарядний струм 0,8 А.
- Кількість точок калібрування: 101 (фіксоване)
- Кількість точок сканування: 101 (фіксовано)
- Відстеження дисплея: 4, Маркування: 4, Зберегти параметри: 5
- Вимірювання параметрів S, коефіцієнта стоячої хвилі за напругою, фази, затримки, діаграми Сміта тощо.

Комплектація
1 хост NanoVNA (до комплекту входять 2,8-дюймовий сенсорний екран і акумулятор ємністю 650 мА·год)
2X 20 см SMA RF-кабель RG174 «тато-тато»
2 роз'єми SMA «мамама-мама»
1 комплект для простого калібрування SMA, КОРОТКИЙ
1 комплект простого калібрування SMA ВІДКРИТ
1 комплект простого калібрування SMA НАГРУЗАННЯ
1X USB-кабель для передавання даних типу C
1X- лінія Type-c до Type-c
1 сенсорна весла
