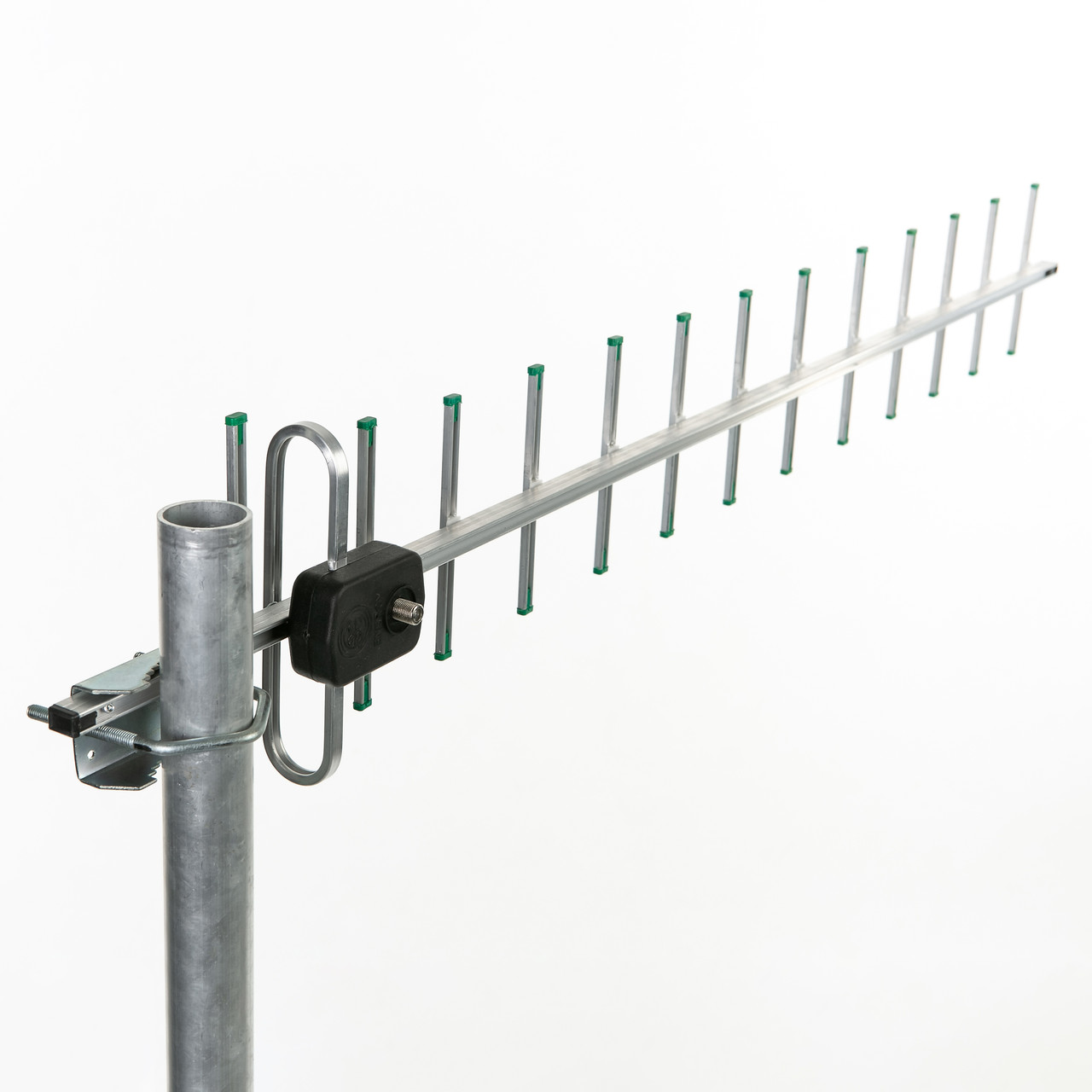

Антена 500-700 МГц (Yagi), довжина 1 м, SMA

Спрямована антена типу хвильовий канал (Yagi) для діапазону 500–700 МГц, призначена для надійного зв’язку на середніх і великих відстанях. Завдяки довжині конструкції 1 метр забезпечує високий коефіцієнт підсилення, вузьку діаграму спрямованості та ефективне придушення завад. Оснащена коаксіальним кабелем довжиною 30 см із роз’ємом SMA для підключення до радіомодемів, приймачів, передавачів і вимірювального обладнання.
Технічні характеристики (ТТХ)
Робочий діапазон частот: 500–700 МГц
Тип антени: спрямована, хвильовий канал (Yagi)
Довжина антени: ≈ 1000 мм
Коефіцієнт підсилення: 12–15 dBi
Поляризація: лінійна (вертикальна або горизонтальна)
КСХ (SWR): ≤ 1.5
Вхідний опір: 50 Ом
Кут розкриву:
горизонтальний: 25–35°
вертикальний: 20–30°
Коефіцієнт F/B: ≥ 17 dB
Довжина кабелю: ≈ 30 см
Роз’єм: SMA (male або female — за версією)
Матеріал елементів: алюміній / нержавіюча сталь
Робоча температура: –40…+70 °C
Монтаж: щогла, кронштейн
Переваги

• висока дальність зв’язку завдяки спрямованій діаграмі;
• ефективне зменшення перешкод у щільному радіоефірі;
• стабільна робота у складному рельєфі та міській забудові;
• сумісність із обладнанням UHF-діапазону;
• міцна конструкція для зовнішнього монтажу.

Область застосування

• телеметрія та канали передачі даних 500–700 МГц;
• радіомодеми та промислові бездротові мережі;
• системи диспетчерського та службового радіозв’язку;
• зв’язок між віддаленими об’єктами точка-точка;
• моніторинг, прийом і аналіз радіосигналів;
• експериментальні та радіоаматорські проєкти;
• наземні станції та ретранслятори UHF.
